Kontrol Relay With Arduino
Halo sobat arduino lovers,Kali ini admin akan menunjukkan tutorial tentang kontrol relay with arduino.Sebelum memulai merangkai,kalian harus tau apa itu relay.
Relay yakni Jenis golongan saklar yang dimana beroperasi bedasarkan prinsip elektromagnetik yang dimanfaatkan untuk menggerakan kontraktor guna menyambungkan rangkaian secara tidak langsung.
Perbedaan relay dengan sklar yakni pergerakkan kontraktor pada saklar untuk kondisi on dan off dilakukan secara manual tanpa aliran listrik sedangkan relay membutuhkan arus listrik.
Prinsip Kerja Relay
Pada dasarnya relay terdiri 4 komponen dasar yaitu
Jika masih belum paham sanggup comment di bawah↓↓↓
GOOD LUCK:)
Sumber http://toleinnovator.blogspot.com/
Relay yakni Jenis golongan saklar yang dimana beroperasi bedasarkan prinsip elektromagnetik yang dimanfaatkan untuk menggerakan kontraktor guna menyambungkan rangkaian secara tidak langsung.
Perbedaan relay dengan sklar yakni pergerakkan kontraktor pada saklar untuk kondisi on dan off dilakukan secara manual tanpa aliran listrik sedangkan relay membutuhkan arus listrik.
Related
- Electromagnet(coil)
- Armature
- Switch Contact/saklar
- Iron core
Berikut ini merupakan gambar dari relay
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu Kondisi awal dimana relay dalam posisi tertutup,tetapi sesaat teraliri arus maka akan ke posisi tebuka.
- Normally Open (NO) yaitu kebalikan dari NC yang dimana kondisi awal relay pada posisi Open, tetapi ketika tealiri arus maka akan ke posisi tertutup.
Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang lalu menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi gres (NO) sehingga menjadi Saklar yang sanggup menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada ketika tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang dipakai oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.
Kontrol Relay With Arduino
Bahan yang harus dipersiapkan:
- Arduino atau microkontroller
- Relay
- Software arduino.download disini
- Kabel Jumper.
- Lampu
- Laptop untuk coding
- Jangan lupa camilannya ya......:)

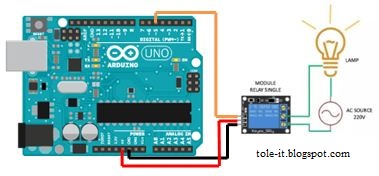

Rangkailah ibarat gambar berikut
Silahkan copy instruksi jadwal di bawah ini
int relay=5; //penginisial relay masuk pin 5 void setup() { // put your setup code here, to run once: pinMode(relay,OUTPUT); //penginisial bahwa relay sebagai ooutput Serial.begin(9600); //Serial komunikasi arduino } void loop() { // put your main code here, to run repeatedly: digitalWrite(relay,HIGH); //relay on delay(2000); //waktu 2000 ms digitalWrite(relay,LOW); //relay off delay(2000); //waktu 2000 ms } Jika masih belum paham sanggup comment di bawah↓↓↓
GOOD LUCK:)
Sumber http://toleinnovator.blogspot.com/
